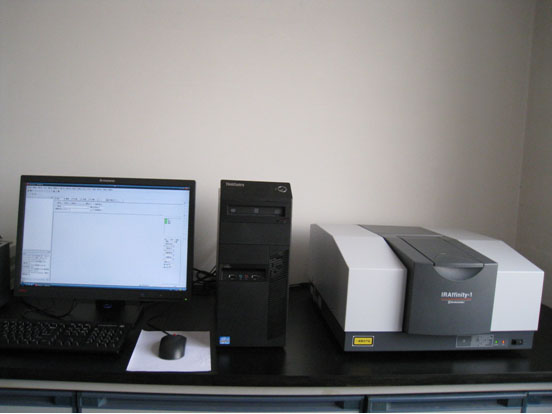

设备名称: 傅里叶变换红外光谱仪

型 号: IRAFFINITY-1

产 地: 日本

生产厂家: 岛津制作所

购置时间:2012年1月

价 格: 227751.79

存放地点：主校区、药学院、第三教学楼 药学实验中心 412

仪器负责人: 于玲 联系电话:4673317

主要配置:

光源：高能量陶瓷光源

检测器：带有温度调节功能的DLATGS检测器

干涉仪：迈克尔逊干涉仪，配有动态调整系统，带有自动除湿装置。

压片机：液压式压片机

主要技术指标:

信噪比：大于30000：1(4cm-1,1min扫描，P-P值）

光谱范围：7800 cm-1~350cm-1

分辨率：0.5、1、2、4、8、16cm-1

主要用途(或应用领域):

用于分子结构的基础研究，以及化学组成的分析（化合物的定向与定量），但应用最广泛的还是有机化合物的结构鉴定。。

仪器操作流程(使用步骤):

1. 开机

2. 启动IRsolution 软件

选择测量菜单【measurement】中的初始化菜单【Initilize】。计算机开始和红外主机进行联机。如果选择[环境]菜单中“傅里叶变换红外光谱仪初始化开始”，那么当【IRsolution】 运行时，计算机自动对傅里叶变换红外光谱仪初始化。

3. 图谱扫描（以聚苯乙烯膜为例说明）

3.1 参数设置

设置扫描参数的窗口有“数据【date】”，“仪器【instrument】”，“更多【more】”，“文件【file】”和“高级”栏。

3.1.1 数据栏【date】:设置测量模式【Measurement Mode】为透射(%Transmittance)，设置去积卷【Apodization】为Happ-Genzel，设置扫描次数【No.of scans】为1-400次，一般设置10次，设置分辨率【Resolution】为4，设置记录范围【Range】为400-4000。

3.1.2 仪器栏【instrument】：设置各参数，一般选择默认。

3.1.3 更多栏【more】：设置各参数，一般选择默认。

3.1.4 文件栏【file】：用文件栏保存在扫描参数栏的参数设置或者装载保存的参数。要保存参数，点击另存为按钮，然后选择或者输入保存路径和文件名（扩展名：*.ftir）。要装载保存的参数，点击右下脚按钮，然后选择要用的参数文件。

3.2 扫描

3.2.1 背景扫描：点击【BKG】按纽进行背景扫描，扫描时样品架不能放有样品，当然有时需要放置空白样品进行背景扫描。

3.2.2 样品扫描：首先把样品放入样品室，点击【Sample】进行样品测试，测试完成后可获得样品的图谱。点击【Stop】按纽停止扫描。

4. 显示图谱

4.1 点击【View】按纽,查看样品测试的图谱。

4.2 选择【File】中的Open可以查看以前保存过的图谱。

4.3 用鼠标拖曳可以放大图谱的任意地方，也可以用鼠标菜单进行其他操作。

4.4 重叠图谱：

在放大窗口的任意光谱(没有隐藏)都可以以重叠状态显示在同一窗口中。在“pure2”光谱窗口重叠“pure1”光谱。点击[pure1]栏将其激活，按下[Shift]按钮，拖曳[pure2]栏（在光标的左边出现[+]标记）。然后光谱“pure1”光谱移动到[pure2]窗口，这时[pure1]栏消失。剩下[pure1]窗口时，在[pure2]窗口用[Ctrl]按钮取代[Shift]按钮重叠两个光谱（“pure1”和“pure2”）。重复该操作可以重叠三个或者更多的光谱。在菜单栏点击[WINDOWS]命令的下拉式菜单中的[SPLIT]命令把每一个光谱都放回原来的窗口中。

4.5 透过和吸收图谱的转换:可以用鼠标右键菜单进行转换。

5. 图谱处理

从菜单栏【Manipulation1】和【Manipulation2】的下拉菜单中可以选择各种处理功能.

5.1 峰值表

有多个光谱显示时，点击一个光谱栏标记峰并激活光谱，再点击【Manipulation1】的下拉式菜单的[Peaktable]选项自动转换到[处理]栏显示峰检测屏。检测峰可用“噪音（Noise）”，“阀值（Threshold）”和“最小面积（Min Area）”设置给每一个参数输入一个数值，点击计算【Calc】按钮,显示吸收峰检测结果。要增加或者减少检测吸收峰数目，则改变各个参数的输入数值,点击计算【Calc】按钮。

未被自动标出的峰值,可点击【Add Peak】键添加。

最后按OK键得到峰值表。撤消计算按【Calculate】键。

5.2 其他处理功能

5.2.1 过滤(Smoothing):可以用该功能滤除噪音。

5.2.2 连接(Connect):可以用该功能去除已知的干扰峰。

5.2.3 剪贴(Cut):可以用该功能图谱的任意部分进行分析。

6. 图谱检索

点击检索【Search】按纽显示检索界面。

6.1 确定图谱库

在参数窗口的图谱库【Librarise】栏标记将要被检索的图谱库，如果没有图谱库，可点击添加【Add】按钮找到要添加的图谱库进行添加。

6.2 显示检索结果

确定好图谱库后,点击图谱检索【Spectrum Search】按钮进行检索，根据结果评价的分数可以找到最接近的图谱。

7. 图谱保存

8. 图谱打印

在查看【View】界面，点击要打印的图谱。在【File】的下拉菜单中选择Print Previw命令。

选择模板，预览，打印图谱。

9. 退出系统

关闭红外主机右前方的开关，绿灯灭。保持电源和红外系统相接，以便系统干燥。橘黄灯亮。
